   二、CU型****軋機

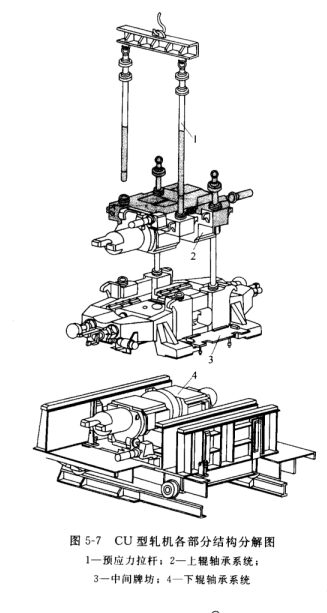

     CU型軋機是一種無機架緊湊式****軋機，是近年來發展起來的新型機種。圖 5-7 所示為CU型軋機各部分結構分解圖。

     此軋機的較大特點是沒有機架，并目采用預應力的拉桿。它由上水平軋輥及軸承系統，、中間牌坊裝置、下水平軋輥及軸承系統和預應力拉桿組成。

     上、下水平輥及軸承系統是由軸承座、四列短圓柱滾子軸承、偏心套、雙列圓錐滾子軸承及水平軋輾組成，其四列短圓柱滾子軸承承受軋制力，雙列圓錐滾子軸承則承受由于軋輥竄動引起的軸向力。偏心套用來調節輥縫。中間牌坊裝置是一個中間裝有兩垂直軋輥的水平放置的牌坊，用以軋制型鋼的上 下端面。這三個部件系統由四根拉桿采用預應力方式連接。拉桿通過上水平輥系統的軸承座、中間牌坊的水平機架和下水平輥系統的軸承座，施以一個大于軋制力的預應力使三部連接起來，借此防止任何軋機結構的松動，同時減小了由于軋制力而產生的機械變形。CU型軋機的輥縫控制是用偏心套完成的，這樣就省去壓下的螺絲和螺母，使水平輥輥縫的調節更加方便。超過偏心套調節范圍調整采用墊塊完成。一個大直徑的螺絲螺母裝置可以精確地對軋輥進行軸向調整，使上、下水平輥的孔型位置精確對正。中間牌坊是一個獨立裝置，因而，CU 軋機可以抽掉中間牌坊，成為普通的預應力二輥軋機。

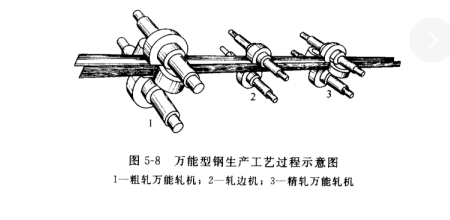

      隨著新的輕型工字鋼系列的出現，對產品品種規格的要求增多，生產率的提高，出現了由多架****軋機構成的連軋生產線，工字鋼及其他型鋼的生產也進入了****軋機的連軋時代。其工藝過程如圖5-8 所示。

       與****粗軋機相配合的是一臺軋邊機，它的作用是用來軋制型鋼腿的端部，控制腿寬，使退的邊緣整齊。軋邊機實際是一臺二輥可逆軋機。
